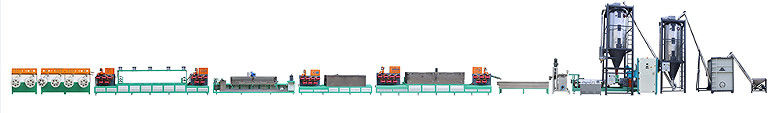

Machine d'extrusion automatique de carton PET avec ceinture PET 0.4 mm-1.5 mm

Le style n°.:Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:

Matériau approprié:100% de flocons de bouteilles en PET (taille du matériau environ 10-16 mm)

Les pièces de ceinture: 3 pièces.

La taille des sangles: largeur/épaisseur ((mm)9-32/0,4-1.5

Y compris les moules de 6 pièces, les bandes de 2 pièces:

Capacité de production: 7200 à 9600 kg/24h

Consommation d'énergie: 130 à 140 kW/h

Je ne veux pas.

Contenu

Paramètre détaillé

Images de référence

1

Partie de réchauffement avant la production

Un ensemble de machines de chauffage/séchage de matières premières de type Lying (1,5 tonne, Dongguan)

Un ensemble de machines d'alimentation en matières premières automatiques (2,5 M)

2

Partie de stockage des matières premières avant production

Un ensemble de 2 tonnes de stockage de matières premières de type stand (Dongguan)

3

Un ensemble d'extrudeuses

Un appareil de chauffage solide de 8 zones,

1. Matériau de vis (CrMoAL):38

Diamètre intérieur du baril (mm):100

2Réducteur: YXZX-225

3- moteur/inverseur(kW): 37/37 (DG Global et YSZ WT)

4Un alimentateur automatique précis (100CC) pour maintenir la stabilité de la sortie.

5.Réseau de changement de fibres chimiques spéciales

6Contenant de séchage du matériau: 100 kg

4

Sécheuse déshumidificatrice un ensemble

1.Un ensemble de machines de cristallisation de PET (capacité 1000 kg/ensemble)

2.Le système d'alimentation automatiquefournisseur d'alimentation en rotation à tire-bouchon (2 ensembles, 4 kW/ensemble)

3.Sécheuse à pré-séchage et déshumidificatrice un ensemble (modèle: GSG-1000, capacité 1000 kg, puissance brute 75 kW/h)

5

Réservoir de refroidissement en acier inoxydable un ensemble

Taille(mm):3000 × 350 × 600

Taille:SUS304; épaisseur:2.0T

Levier d'eau réglable

6

Le premier

Débarquement d'un ensemble

5 rouleaux de taille ((mm):215×220

Matériel:Abrasion dure en acier inoxydable

Mode de déplacement:6 chaînes à double sangle (moteur réducteur de vitesse)

Le nombre de cycles est calculé en fonction de la fréquence de l'interrupteur.:3.7

Velocité (m/min):0 à 20

Rapport de vitesse:1:60

7

Un ensemble de cuisiniers

Taille du four ((mm):4000×400×530

Matériel:SUS202,Épaisseur:1.5T

Méthode de chauffage:Circulation éolienne (économie d'énergie):0.75

8

Le 1^Leéquipement d'extension d'un ensemble

5 rouleaux de taille ((mm):215×220

Matériel:Abrasion dure en acier inoxydable

Mode de déplacement: chaînes doubles (moteur de réduction de vitesse 1:15)

Le nombre de cycles est calculé en fonction de la fréquence de l'interrupteur.:7.5

Velocité (m/min):0 à 200

9

Le 2^etéquipement d'extension d'un ensemble

5 rouleaux de taille ((mm):215×220

Matériel:Abrasion dure en acier inoxydable

Mode de déplacement:6 chaînes doubles à sangle (moteur DG global; moteur de réduction de vitesse1:15)

Le nombre de cycles est calculé en fonction de la fréquence de l'interrupteur.:11

Velocité (m/min):0 à 200

10

Un ensemble d'unités de gravure

Taille du rouleau en relief ((mm):2-155.5×100

(Moteur de réduction de vitesse1:10)

Le nombre de cycles est calculé en fonction de la fréquence de l'interrupteur.:2.2

Mode de gravure:engrenages tournants

Limite de vitesse (m/min):0 à 200

Matériau de roue en relief:SKD-11

11

FormalisationCuisinière un ensemble

Taille du four ((mm):2600×400×530

Matériel:Les produits de l'industrie

Les étoiles:2.2

12

Le 2^etDébarquement Un ensemble

5 rouleaux de taille ((mm):215×220

Matériel:Abrasion dure en acier inoxydable

(moteur de réduction de vitesse de vitesse1:10)

Le nombre de cycles est calculé en fonction de la fréquence de l'interrupteur.:3.7

Velocité (m/min):0 à 200

13

Un ensemble de bobines

Moteur à couple ((avec onduleur de vitesse:100N.m. (grade 4) Moteur à couple ((ensemble):4

Quantité de rouleaux(pc):4

Dispositif de comptage intelligent (ensemble):2

Diamètre intérieur du noyau de papier(MM): 406

14

Remarques complémentaires

(1)Voltage:380 V/ 50 Hz en 3 phases;

(2)FS roulement à l'exportation;

(3)Le moteur de réduction de vitesse est de Taiwan Chengbang

(4)L' onduleur est de SZ Yingweiteng.

(5)Contrôleur de température Omron; commutateur, contacteur et relais électriqueMarque SJe vous en prie.

(6)Les vis, le baril, le réservoir d'engrenage utilisent des produits de bonne qualité de Zhejiang.

(7)Moteur à économie d'énergie

(8)Tous les roulements sont traités thermiquement et trouvent un traitement.

(9)Corps principal (MM):100*100*4,0T (assez épaisse, norme internationale)

15

Autres

Fournir leligne de productionJe ne sais pas.manuel d'utilisation: fichier de dessin, photos, instructions sur les procédures de production;Diagrammes de câblage, etc.

Fournir la liste des équipements lors de la livraison.
